直线型进度条是沿水平线显示进度的组件，在组件设置管理模式下有三部分：全局样式设置、数据绑定、字段值映射。
1. 全局样式设置
（1）设计器右侧组件面板拖动直线型进度条进入画布，双击组件进入“直线型进度条设置管理”页面。
（2）在全局样式设置中，可修改组件名称，设置进度条的数值范围。标签类型包含百分比、值、无三种类型。若选择无，则进度条数值不标注；若选择百分比或值，指进度条标注信息以百分比数字或原始值展示。
- 若标签类型选择百分比，支持设置小数点后位数。

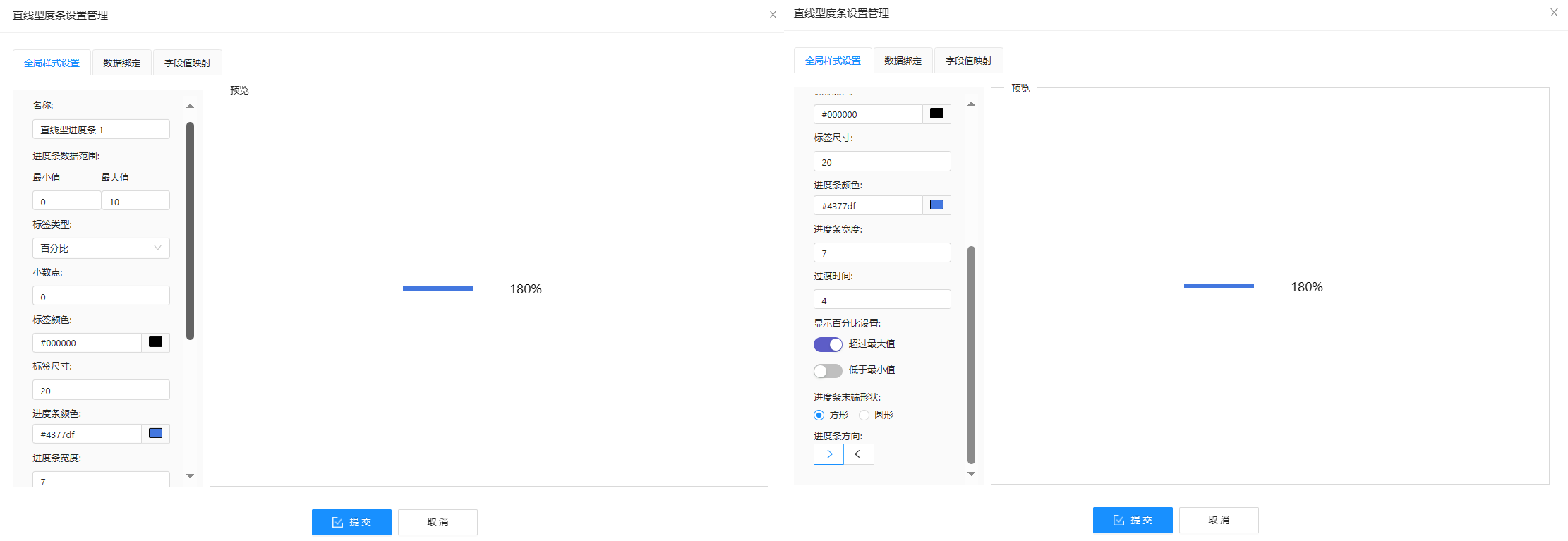

- 若标签类型选择百分比，绑定数值超过进度条数据范围：当绑定数值低于最小值时开启“低于最小值”开关，标签以负百分比显示；当绑定数值高于最大值时开启“超过最大值”开关，标签将超过100%显示。如图所示，数值范围取1-10，当绑定值为18时，打开“超过最大值”开关，进度条显示180%。
（3）支持调整标签颜色及大小、进度条颜色及宽度，进度条末端形状可选择方形或圆形，进度条前进方向可选择向右或向左。进度条长度变换所需的时间由过渡时间控制。右侧预览框可实时查看组件样式修改结果，便于用户及时调整。
2. 数据绑定

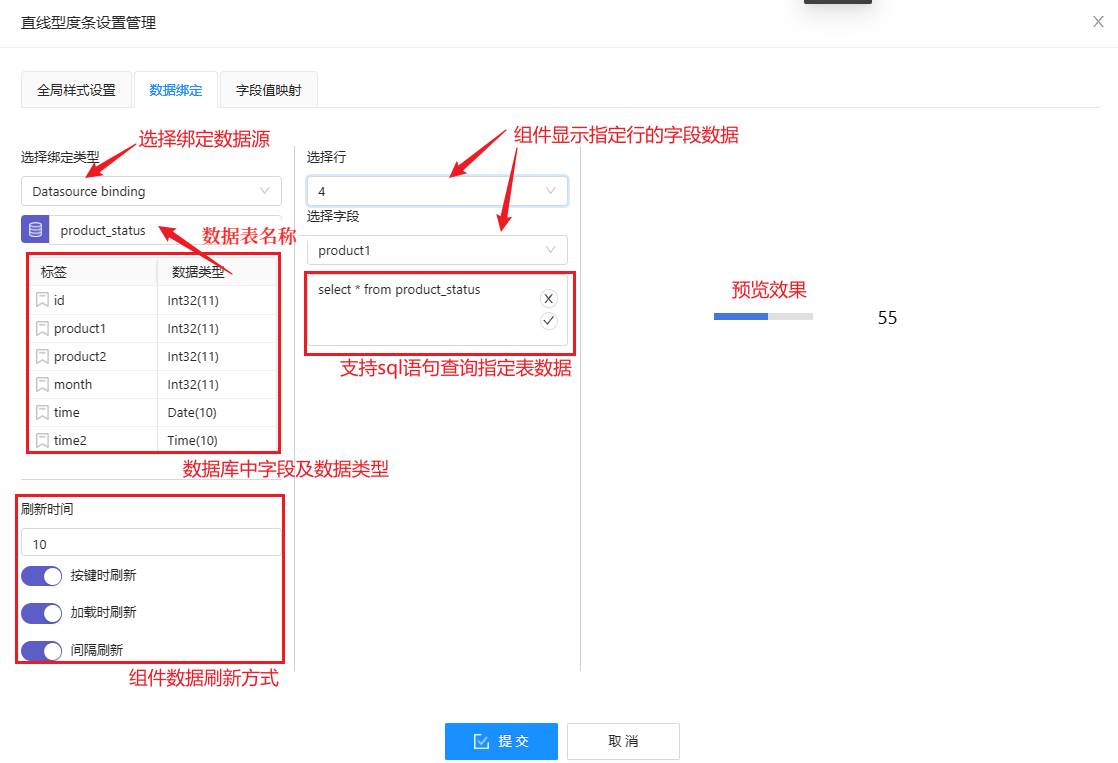

（1） 数据绑定页面中，左侧绑定类型选择“数据源绑定”，注意在绑定前需提前创建数据源（连接数据源或数据库数据源），操作详情请见数据源管理。绑定类型下侧选择数据源名称，选中数据源后可在左侧下方查看库中包含的数据信息，“标签”列为字段，“数据类型”列为字段的数据类型。
（2）支持sql语句查询指定表的数据，并在组件中显示指定行的字段数据，如图中该组件显示product1字段下第4行的数据：55。
（3）组件具备数据刷新功能，确保显示的数据始终是最新的和准确的，使组件中的数据与服务器的最新更改保持同步。数据刷新方式共有三种，按键时刷新、加载时刷新、间隔刷新。
- 按键时刷新：点击刷新按钮时刷新数据，需要用户手动刷新数据，适用于用户控制何时刷新的情形。
- 加载时刷新：加载组件时刷新数据，适用于数据不具有时效性的情形。
- 间隔刷新：以指定的时间间隔刷新数据，用户可以在“刷新时间”输入秒数。该设置方式可定期自动刷新数据，适用于用户期望数据经常更新的情况。
3. 字段值映射

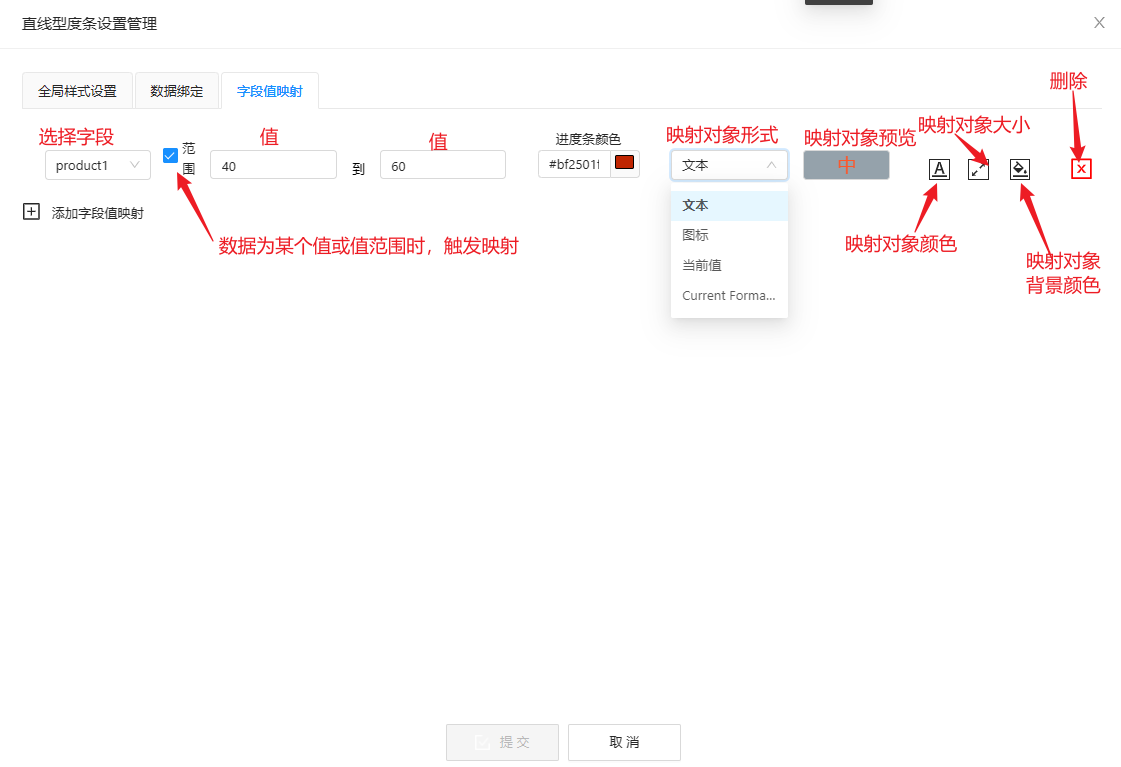

（1）值映射主要用于字段数据有更新变化的情形。如下图，需下拉选择字段，字段数据为某个值或处于值范围时，触发映射。值映射时可设置不同的进度条颜色。
（2）映射出的对象可以为文本、图标、当前值或格式的当前值四种形式。若选择文本，可在预览框中输入映射出的文本信息；若选择图标，可在预览框中选择映射出的图标或上传新图标样式；若选择当前值或有格式的当前值，则预览框仅展示映射对象字体的颜色、大小。当前值指的是不显示小数点后位数，有格式的当前值指的是显示小数点后位数，前提条件为全局样式设置中“小数点位数”填写不为0。
（3）最右侧按钮区域具备以下功能：
- 设置映射对象（文本、图标、值）的颜色
- 设置映射对象（文本、图标、值）的大小
- 设置映射对象背景颜色
- 删除该条映射
