通过OPC UA协议连接设备

OPC规范

OPC 是一种技术标准，用于通过专门的驱动程序在硬件和软件之间交换信息。信息在可编程逻辑控制器 (PLC)、仪表和数据库等项目之间交换。OPC 由 OPC 基金会发布和维护，该组织由数百家成员公司组成，致力于确保车间内外的互操作性。

最初的 OPC 规范使用 Microsoft分布式组件对象模型 ( DCOM ) 技术为工业应用程序提供统一的数据共享方式。有几个单独的规范提供了数据访问 (OPC-DA)、警报和事件 (A&E) 以及历史数据 (HDA) 等功能。

事实证明，DCOM 总是难以使用，到 2004 年，很明显需要更现代的解决方案。因此，开发了一种新规范，该规范使用通用网络原则（如 TCP/IP）而不是 DCOM，独立于平台，并将各种单独的规范合并为一个：开放流程连接统一架构 (OPC UA)。

OPC UA

OPC UA 是平台和供应商中立数据访问的领先工业标准。使用 OPC UA 可以轻松将任何 PLC 设备连接到 Ignition。对于那些具有 Ignition 设备驱动程序的设备，设备连接是通过以太网完成的。OPC UA 模块使 Ignition 充当 OPC UA 服务器，将其内置驱动程序收集的数据提供给其他 Ignition 模块以及第三方 OPC UA 客户端。

OPC UA 是 OPC 规范的最新版本，它提供平台和供应商中立的工业数据传输和使用。该规范在平台中起着至关重要的作用，并且是网关中使用的主要数据访问规范。

服务器和客户端

在讨论 OPC（因为规范通常被统称为）时，通常会听到 OPC服务器和 OPC客户端。OPC 服务器是一种实现 OPC 接口并提供数据的软件。OPC 客户端是连接到 OPC 服务器并使用规范来检索和处理数据的应用程序。

HiperMATRIX EdgeStation提供 OPC UA 客户端功能。可以连接到任何兼容的 OPC UA 服务器并处理数据。目前不提供OPC服务器的功能

OPC COM 模块可用于提供对旧的、基于 DCOM 的 OPC-DA 服务器的客户端访问。

与OPC UA连接

在与opcua 服务端建立连接时，需要根据服务端的相关配置进行匹配，才能够连接。

通过使用 kepServer 模拟Opcua 服务器 ，进行不同模式的连接测试。

使用软件：kepware6.5

小Tips：使用 kepServer 模拟opcua服务器时，注意网段的一致性。

此处使用了kepServer 作为模拟服务端，使用其他也可，建立连接的过程组成大体相似。

匿名连接

匿名访问属于安全性最低的连接方式，使用此种策略仅需根据 opcua服务端的 ip与端口即可实现连接。

对于kepServer 的设置

双击kepServer配置，右键项目打开属性

修改OPCUA客户端允许匿名访问为是：

右键右下角kepware小图标，点击：OPC UA配置

右键kepware图标，重新初始化一下

==使用网站充当客户端进行连接==

进入【配置管理】-【连接配置】，点击新建连接

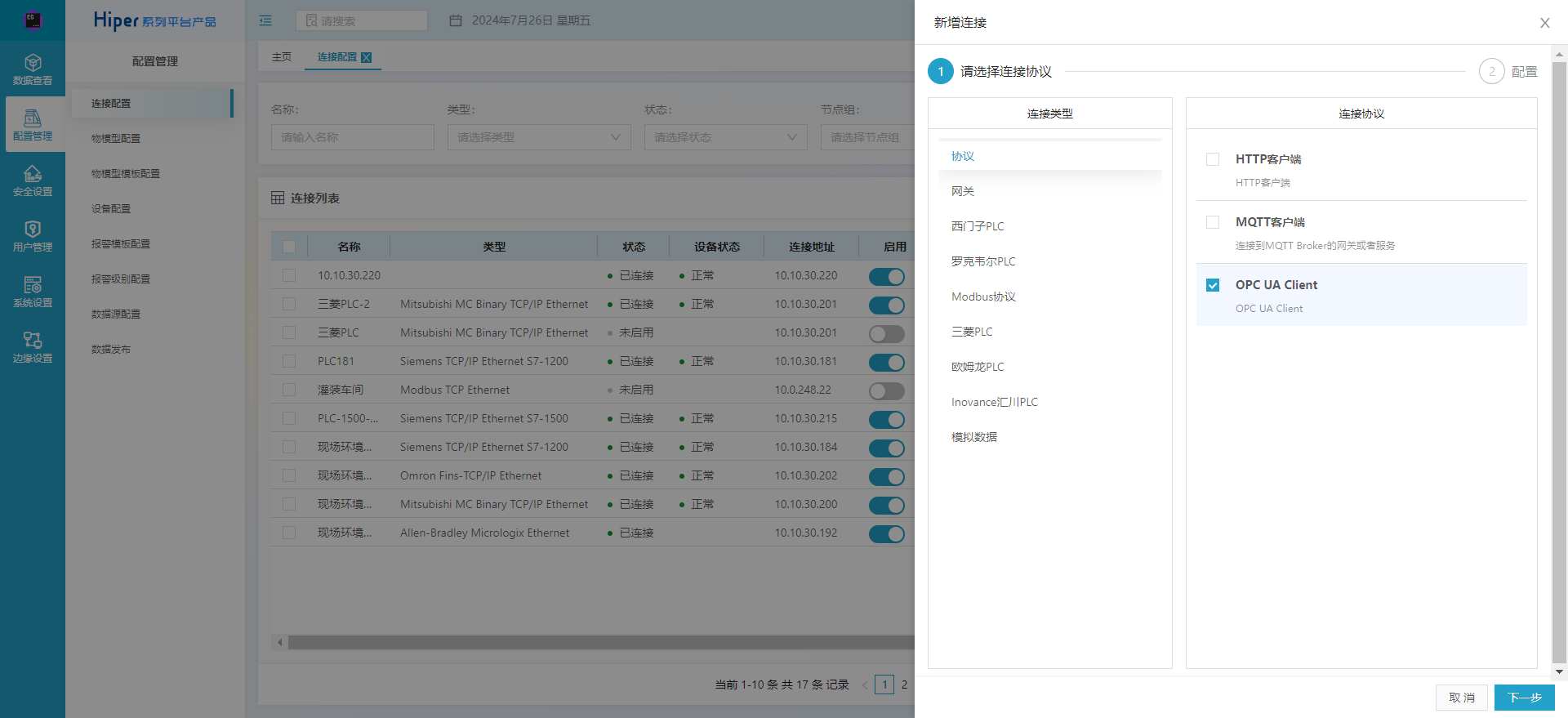

选择通用协议-OPC UA

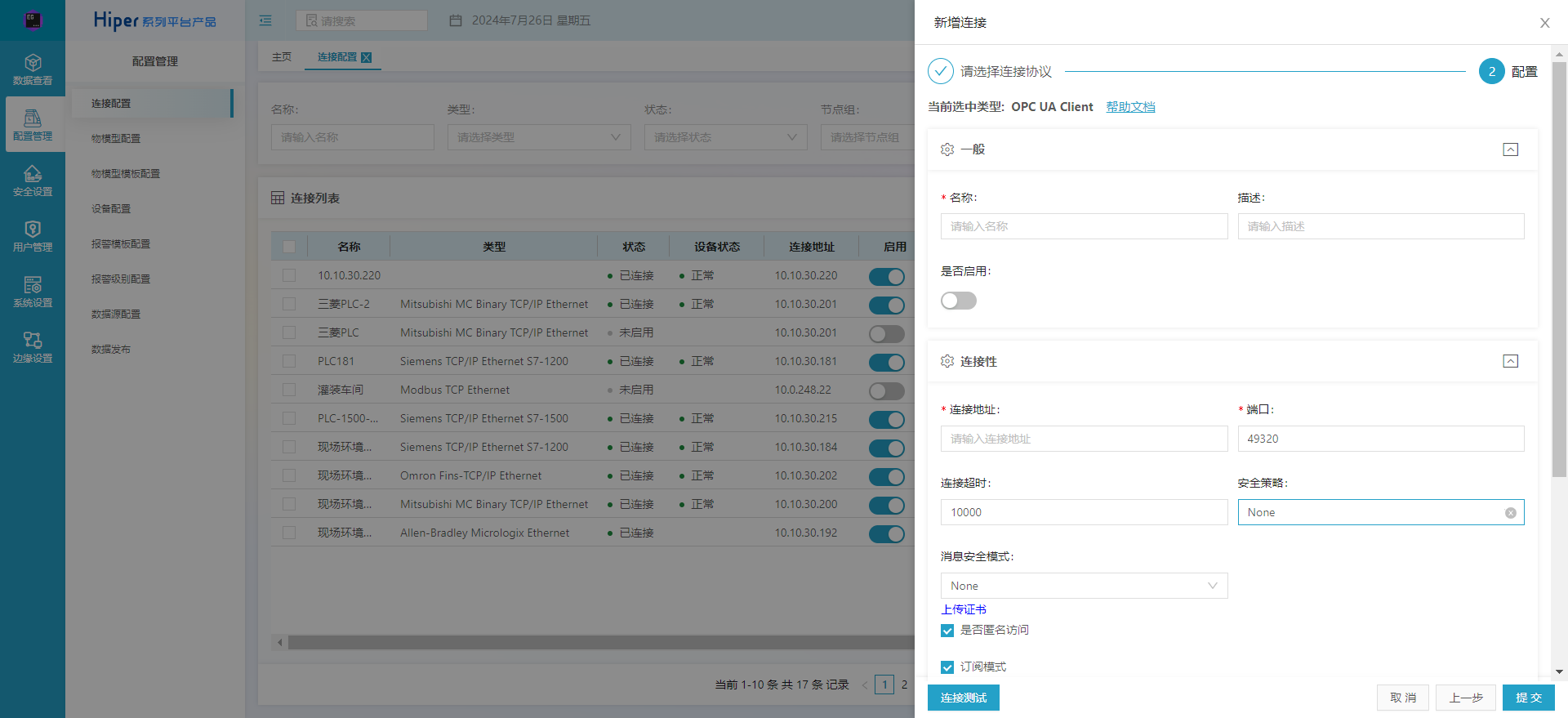

（新建OPC UA连接所有参数项）

一般	内容
名称	输入设备连接的名称，必须以中文或英文字母开头，最多支持20个字符
描述	输入设备连接的描述
启用	默认创建是直接启用，如关闭勾选，列表中不会启用
连接性
主机名	输入主机IP 地址。比如192.168.13.32
端口	OPC UA连接时使用的端口。默认值为 105。
超时	请求超时时间，以毫秒为单位。默认值为 10,000。超出时间后不再请求
高级
用户名	输入用户名，需输入OPC UA服务端配置的用户名及密码
密码	输入密码
匿名访问	匿名访问，默认为true，匿名访问时不需要配置用户名和密码
消息安全模式	选择对应的消息安全模式，三种模式 None, Sign, Sign&Encrypt
安全策略	配置OPC UA服务端设置的安全策略，如Basic256Sha256

可以点击测试连接测试连接是否可以成功，如失败可以在连接日志中查看失败原因
点击提交，连接状态应显示为已连接。启动状态为启用

使用用户名密码进行连接

对kepServer 服务端进行配置的更改

在kepServer上创建对应的用户

用户名：opc_ua
密码：123456

双击kepServer配置，右键项目打开属性

修改OPCUA客户端允许匿名访问为否：

右键kepware图标，重新初始化一下

==使用网站充当客户端进行连接==

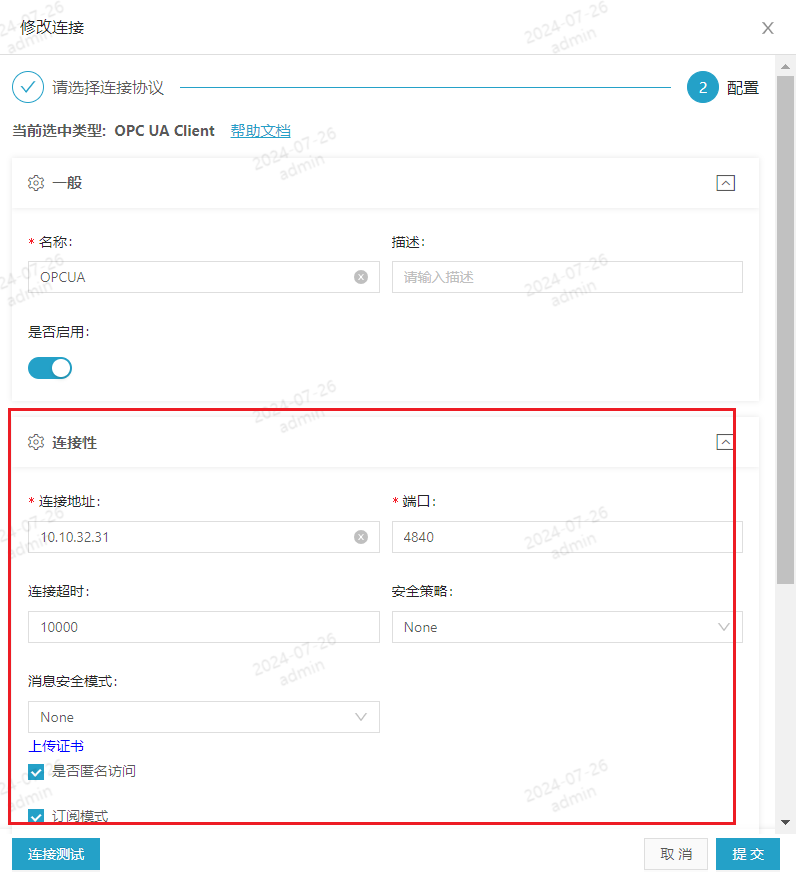

修改连接

配置一致即可连接成功

使用安全策略证书进行连接

对于证书通信的大致概括

此时就用到了 ssh 相关知识。

在建立通讯的时候客户端可以用自签发的证书来链接服务端，在建立通讯过程会发生证书交换，也就是客户端会发送自己的证书到服务端，同时服务端也会发送自己的证书给客户端。

然后服务端会把客户端证书放到不受信任的证书文件目录，因为我们的证书是自签发的所以服务器是不会信任的，然后我们需要把服务器的证书复制到服务器的受信任目录就可以了。

修改kepServer 对应配置

如何从PLC中获取数据

将数据从PLC获取到HiperMATRIX EdgeStation需要两步过程

添加设备:在设备配置中，点击添加设备, 创建设备详见

创建设备
添加属性:在设备列表中点击编辑，可以进行属性列表的创建，输入相对应的标识符和数据地址。创建属性详见

创建设备属性
OPC UA配置数据地址有两种方式，一种在数据地址栏输入OPC UA Tag名称（方法如下），另一种点击标签绑定，将OPC UA的标签和属性进行关联

配置OPC UA数据地址

进入设备配置，进入已创建好的设备（关联创建好的OPCUA连接的连接），选择一个属性点击编辑
设置数据类型，如 32位浮点数
设置标识符，如 main_axle_speed
设置数据地址，如 ns=2;s=PLC2.main_axle_speed
点击确定，那么在属性列表中将能看到对应的参数

OPC UA格式定义如下

当设备自身协议就是OPC-UA或者与设备关联的PLC/网关也是使用OPC-UA协议时，origin按照OPC-UA规范中的变量声明的格式进行配置，定义格式如下：

ns={namespace-index};[s|i|g|b]={Identifier}

namespace-index: namespace 索引号

s：String类型的地址，如 ns=2;s=HelloWorld/ScalarTypes/Boolean

i：Numeric类型的地址，如 ns=1;i=1337

g：GUID类型的地址，如 ns=2;g=09087e75-8e5e-499b-954f-f2a8624db28a

b：Byte String类型的地址

Identifier：地址的标识

OPC UA配置举例如下

对OPC UA的属性以及相应参数的测试结果

名称	标识符	类型	数据地址
报警	alarm	bool	ns=2;s=PLC2.alarm
湿度	humidity	float	ns=2;s=PLC2.humidity
温度	temperature	float	ns=2;s=PLC2.temperature
状态	status	short	ns=2;s=PLC2.status
主轴倍速	main_axle_speed	short	ns=2;s=PLC2.main_axle_speed
轴承温度	axle_bearing_temperature	float	ns=2;s=PLC2.axle_bearing_temperature
主轴倍率	main_axle_magnification	float	ns=2;s=PLC2.main_axle_magnification
主轴负载	main_axle_load	float	ns=2;s=PLC2.main_axle_load
进给倍率	feed_rate	float	ns=2;s=PLC2.feed_rate
空闲状态	free_status	bool	ns=2;s=PLC2.free_status
运行状态	running_status	bool	ns=2;s=PLC2.running_status
故障状态	fault_status	bool	ns=2;s=PLC2.fault_status
加工件数	production_number	short	ns=2;s=PLC2.production_number
加工时间	production_time	int	ns=2;s=PLC2.production_time
