设备输出

模块介绍

设备输出组件可将前一级数据计算或数据过滤的结果写入到设备的属性中，不能作为第一级节点。

配置说明

注意：使用设备输出组件前，需提前在写入设备中创建属性，属性的数据类型需要与上一级组件输入的属性类型保持一致，并勾选可写。

配置操作说明

1.点击左侧导航栏【数据引擎】->【数据引擎】，进入数据引擎列表页面；点击右侧【新增】按钮，创建数据引擎 。

2.创建后点击数据引擎列表操作栏【配置】按钮，进入数据引擎编辑页面。

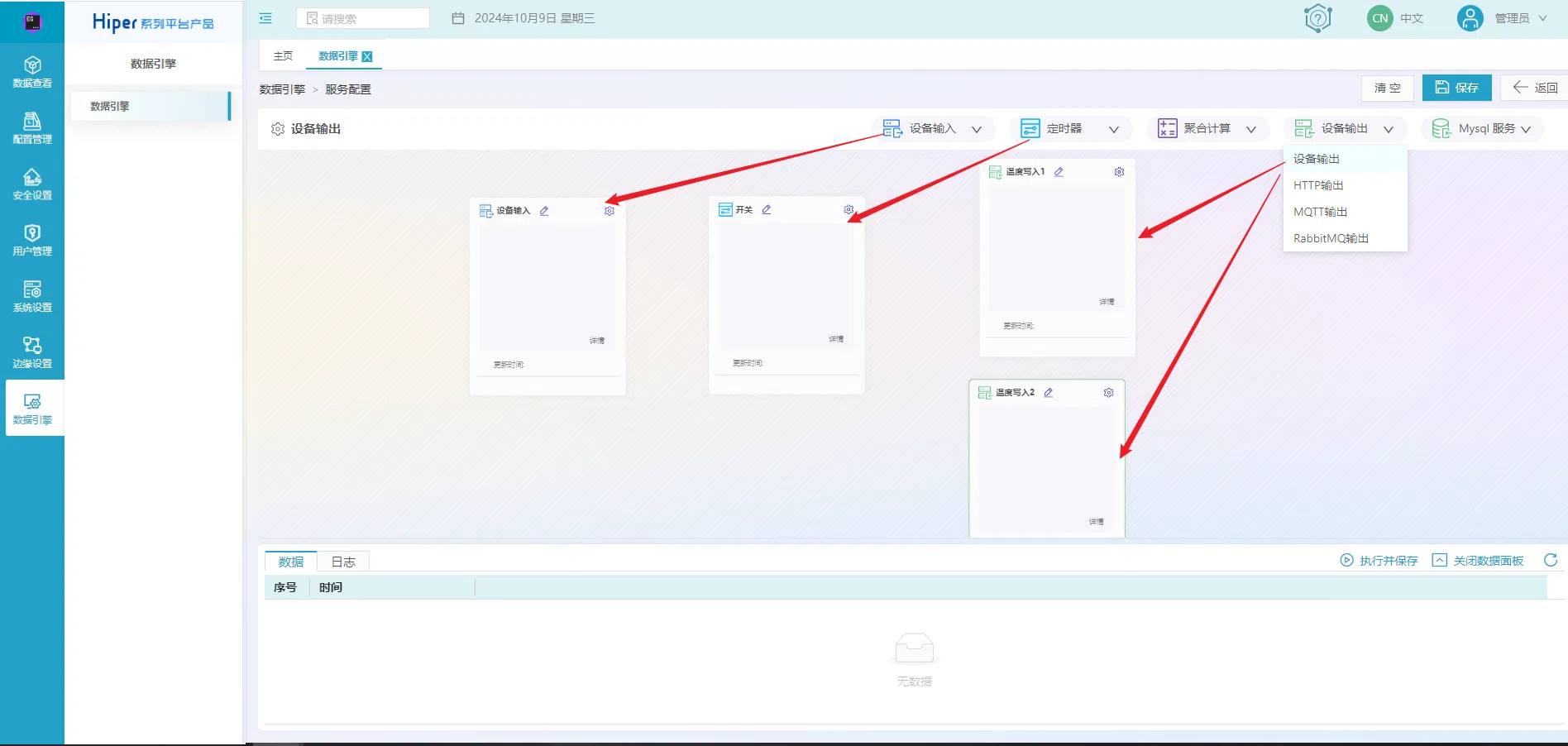

3.右上角分别将输入组件栏中的设备输入、控制组件栏中的开关、以及输出组件栏中的设备输出拖入画布中，如下图所示。两个设备输出组件分别命名温度写入1、温度写入2。

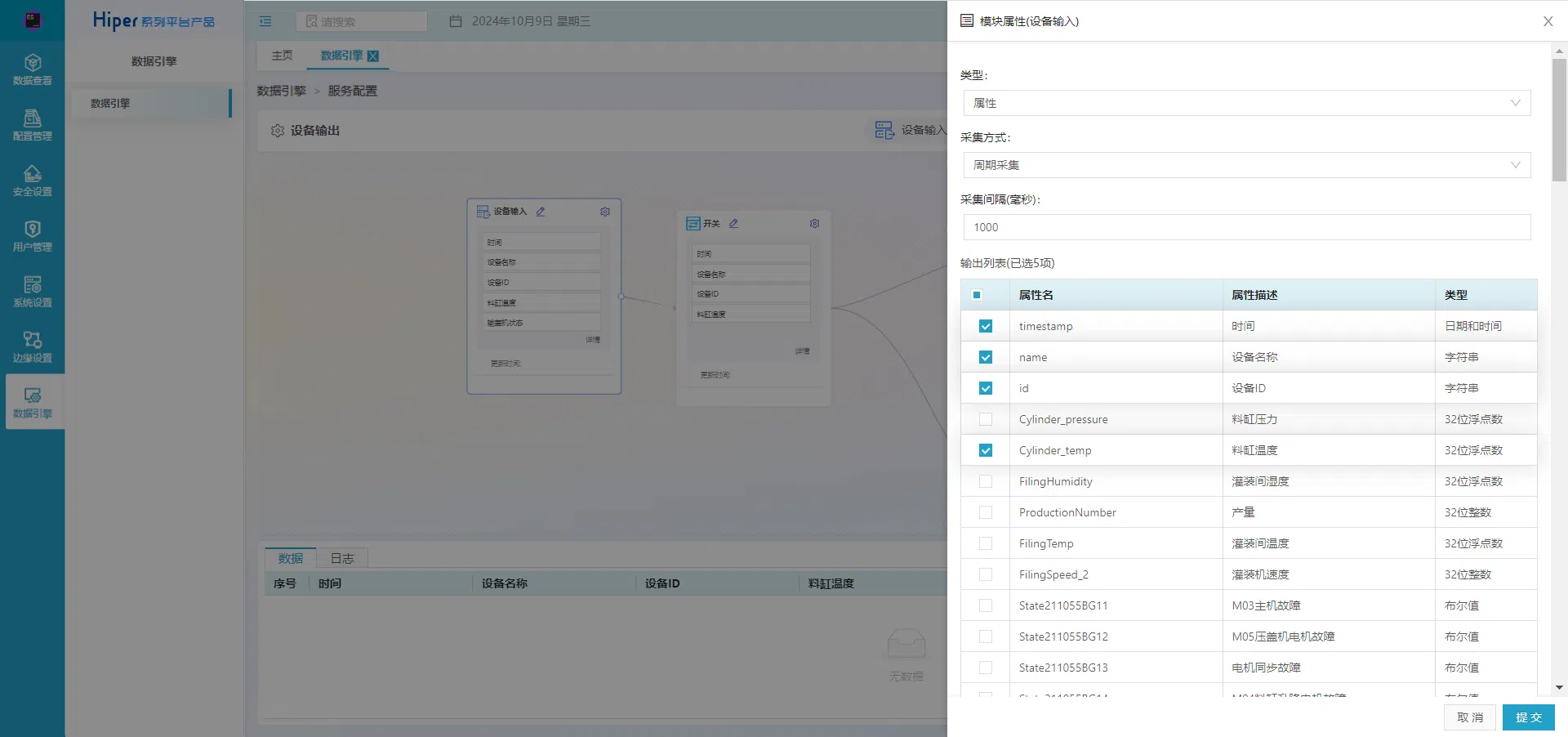

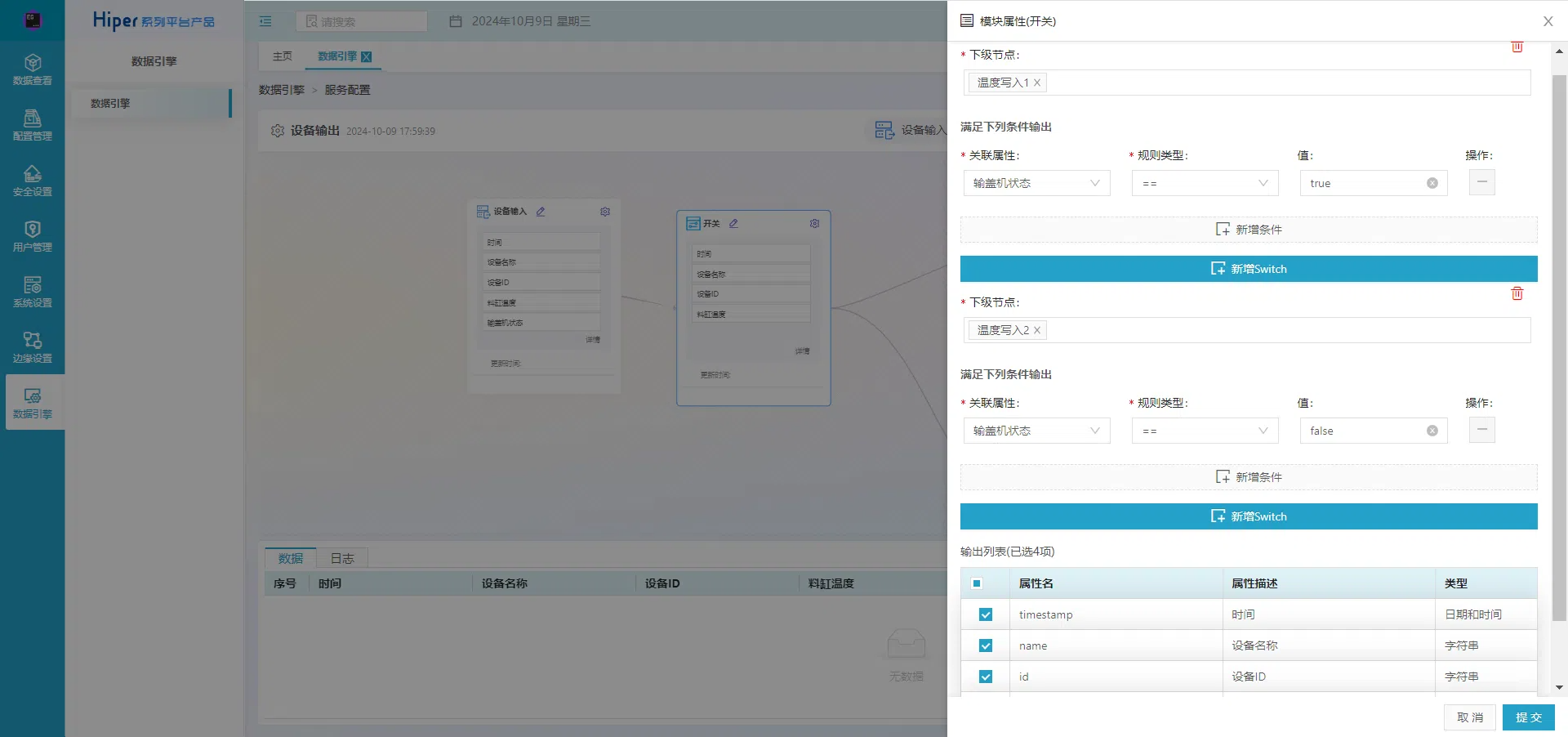

4.图中示例，设备输入组件的属性为料缸温度、输盖机状态。开关组件当输盖机状态值为true时，将料缸温度输出到温度写入1节点；当输盖机状态值为false时，将料缸温度输出温度写入2节点。

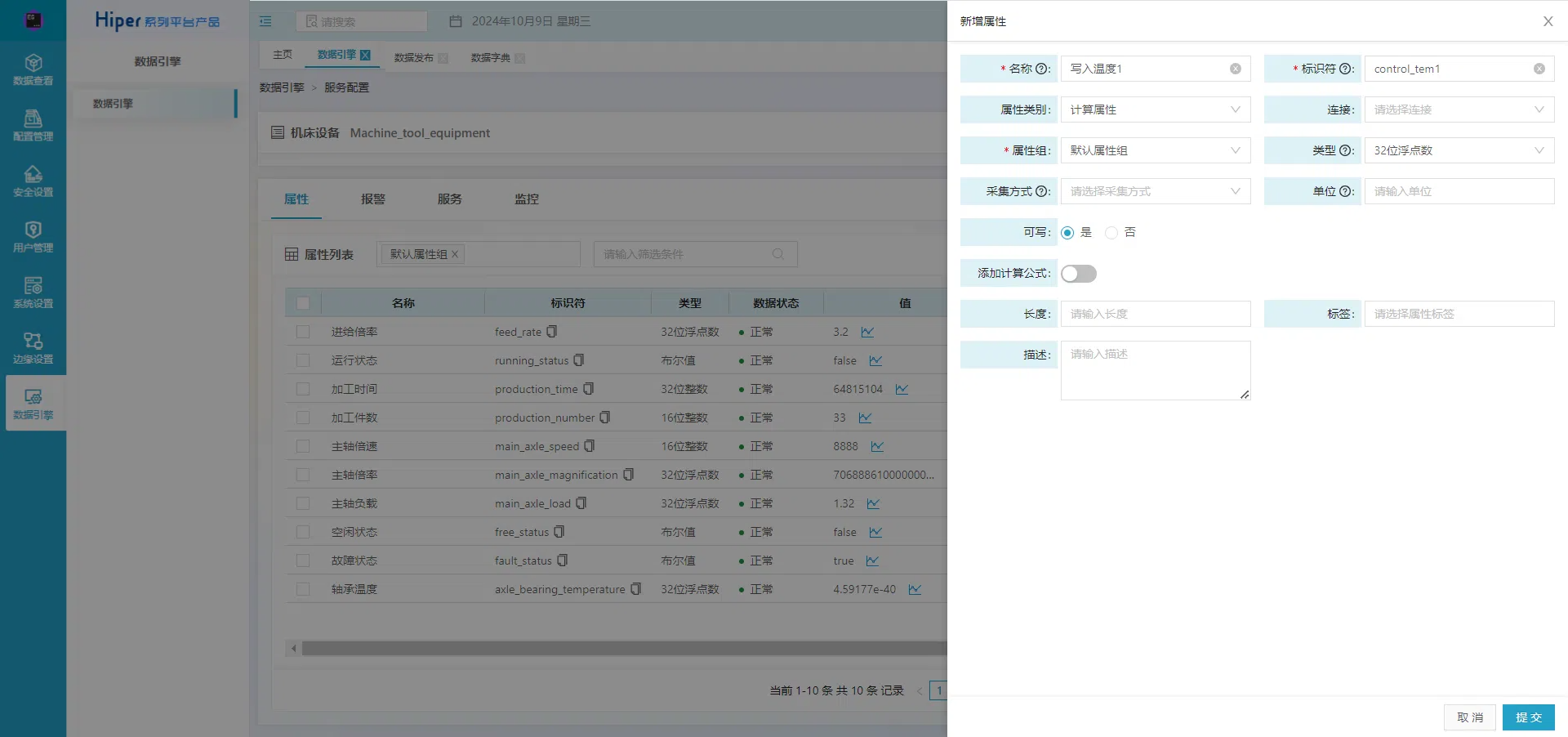

5.在灌装机设备中创建写入温度1、写入温度2两个计算属性，勾选可写，数据类型应与料缸温度保持一致。

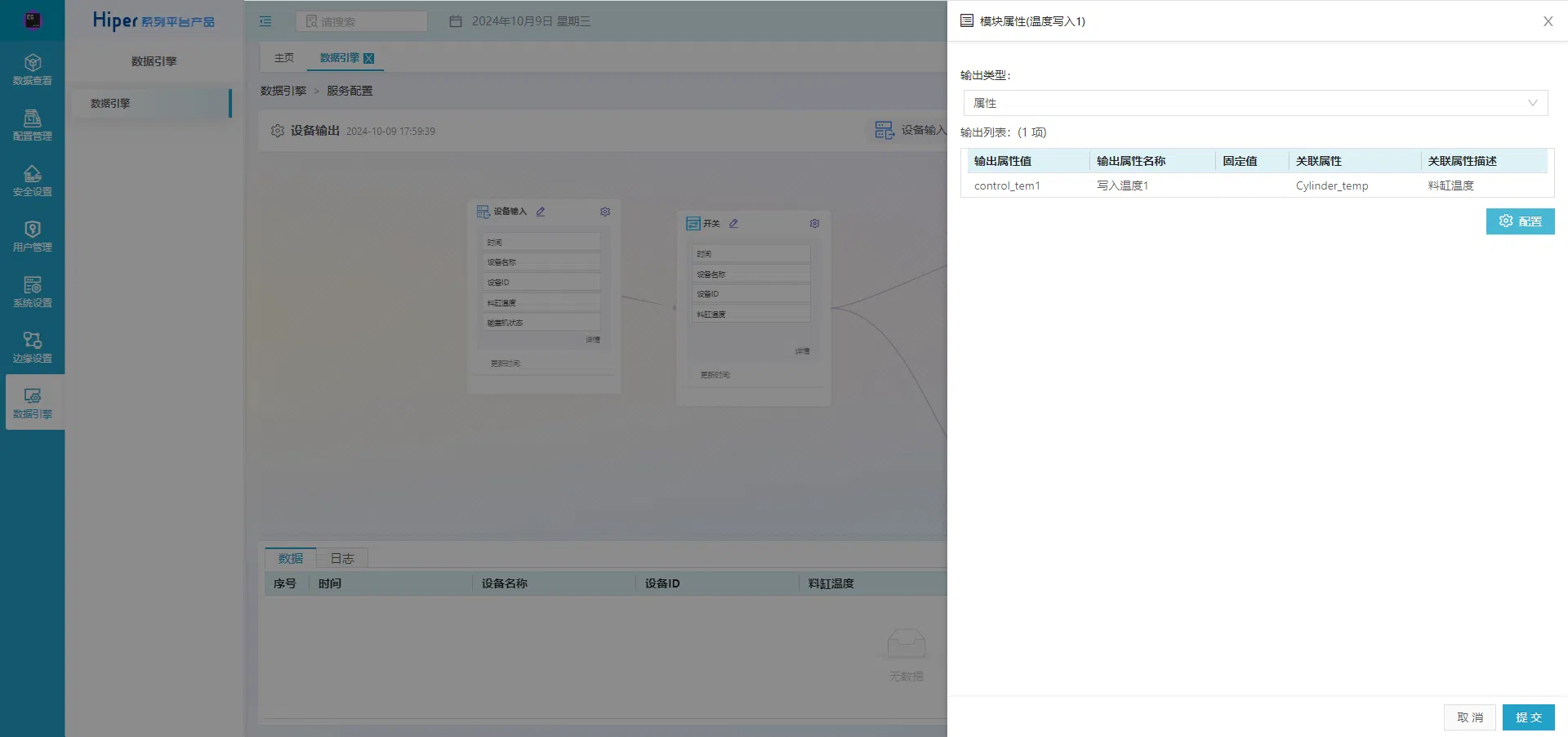

6.点击温度写入1组件右上角配置按钮，进入配置页面，输出类型选择属性，点击右下角【配置】按钮，进入输出属性配置页面，将左侧l料缸温度拖入到右侧列表写入温度1的关联属性栏，点击【提交】。温度写入2组件配置方法类似，输出属性配置页面中需将料缸温度拖入到右侧写入温度2的关联属性栏。

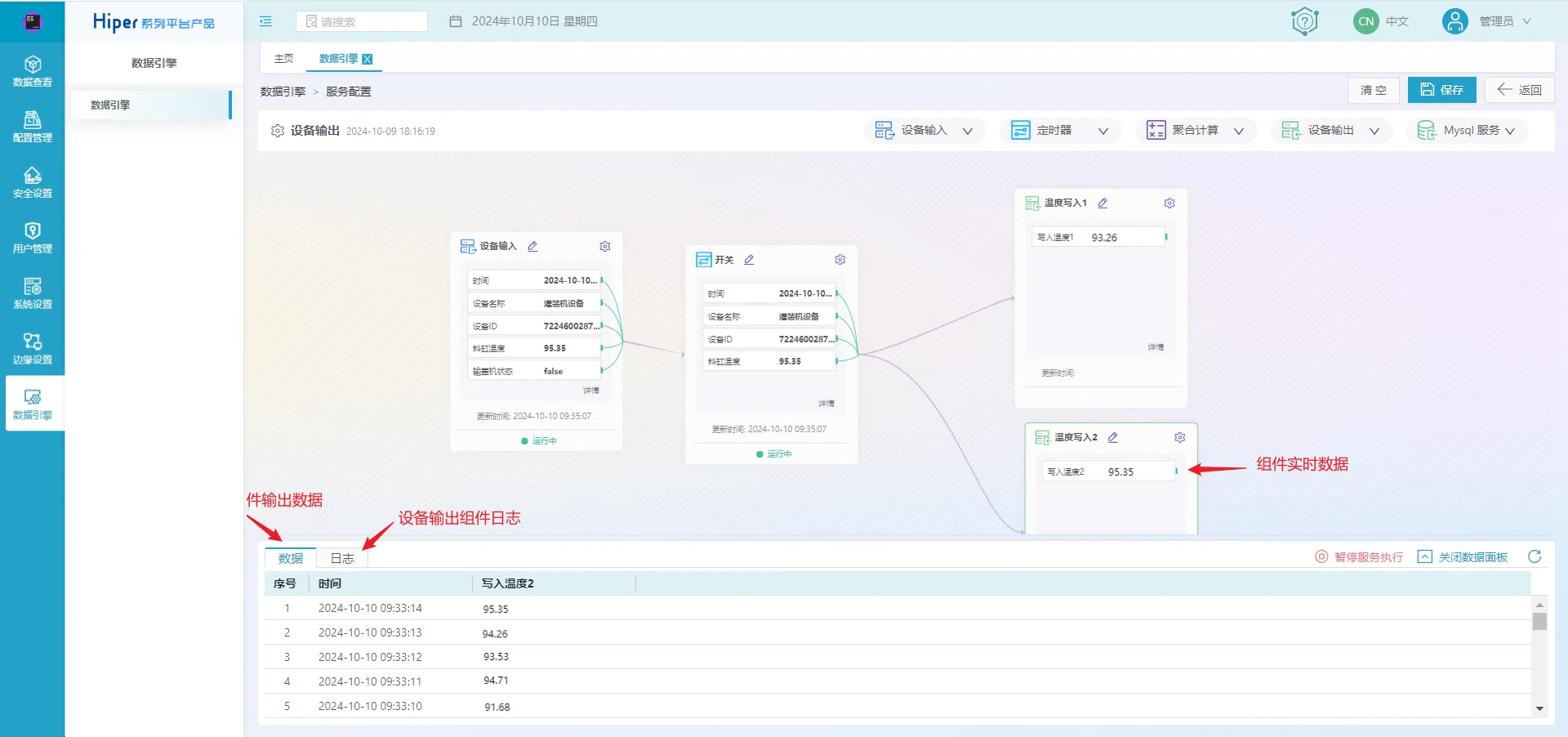

7.输出组件配置完成后，点击右上角【保存】按钮，也可点击右下角的【执行并保存】启动该服务，选中组件下方面板显示组件的实时数据，如下图
