RabbitMQ输出

模块介绍

RabbitMQ输出是将前置节点输入数据发送到指定RabbitMQ、指定Topic的组件，不能作为第一级节点。

配置说明

配置操作说明

1. 点击左侧导航栏【数据引擎】->【数据引擎】，进入数据引擎列表页面；点击右侧【新增】按钮，新建数据引擎。

2. 点击操作栏的【配置】按钮，进入数据引擎编辑页面。

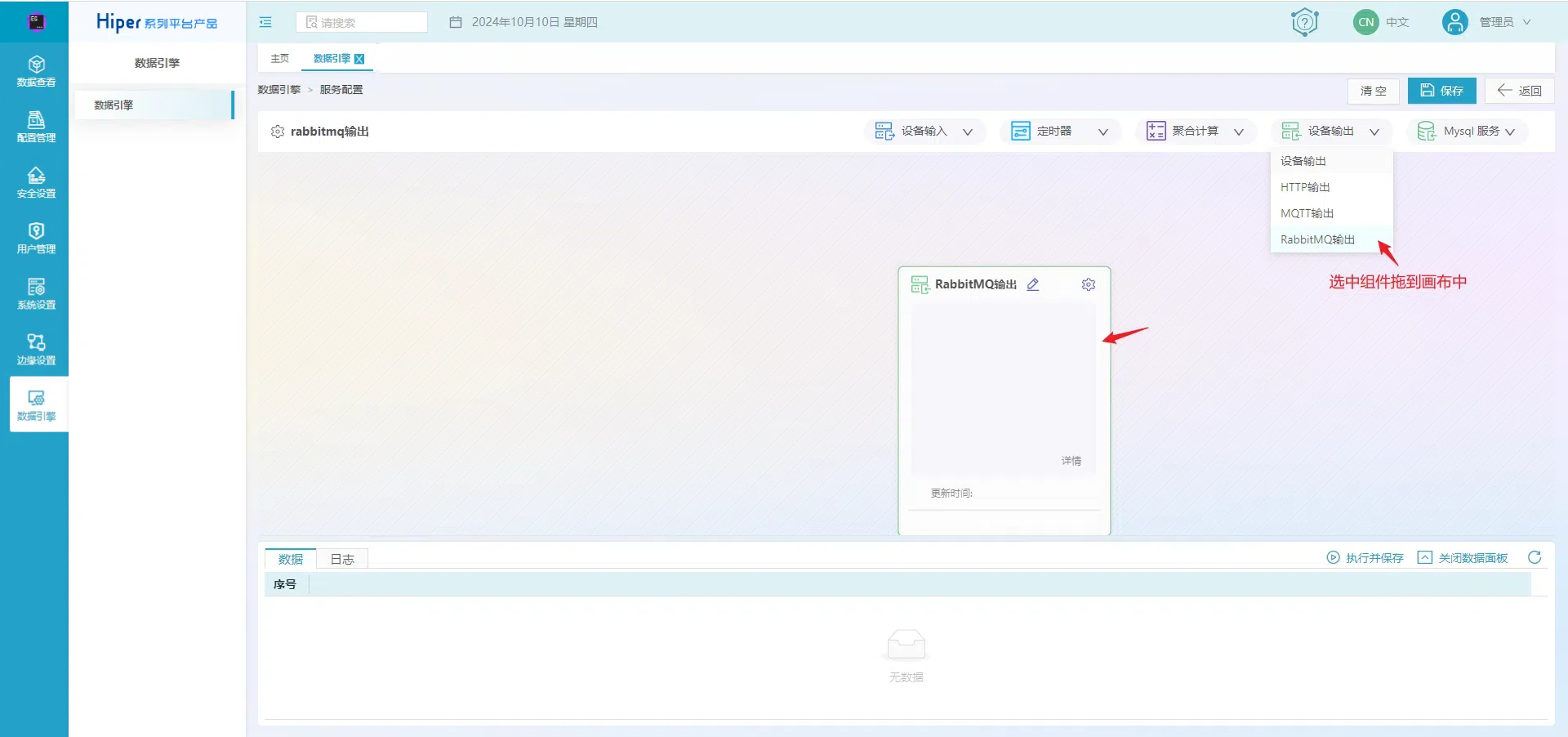

3. 从右上角输出组件栏中，点击输出组件的下拉框，鼠标按住RabbitMQ输出不放，拖动组件进入画布中心，如下图。

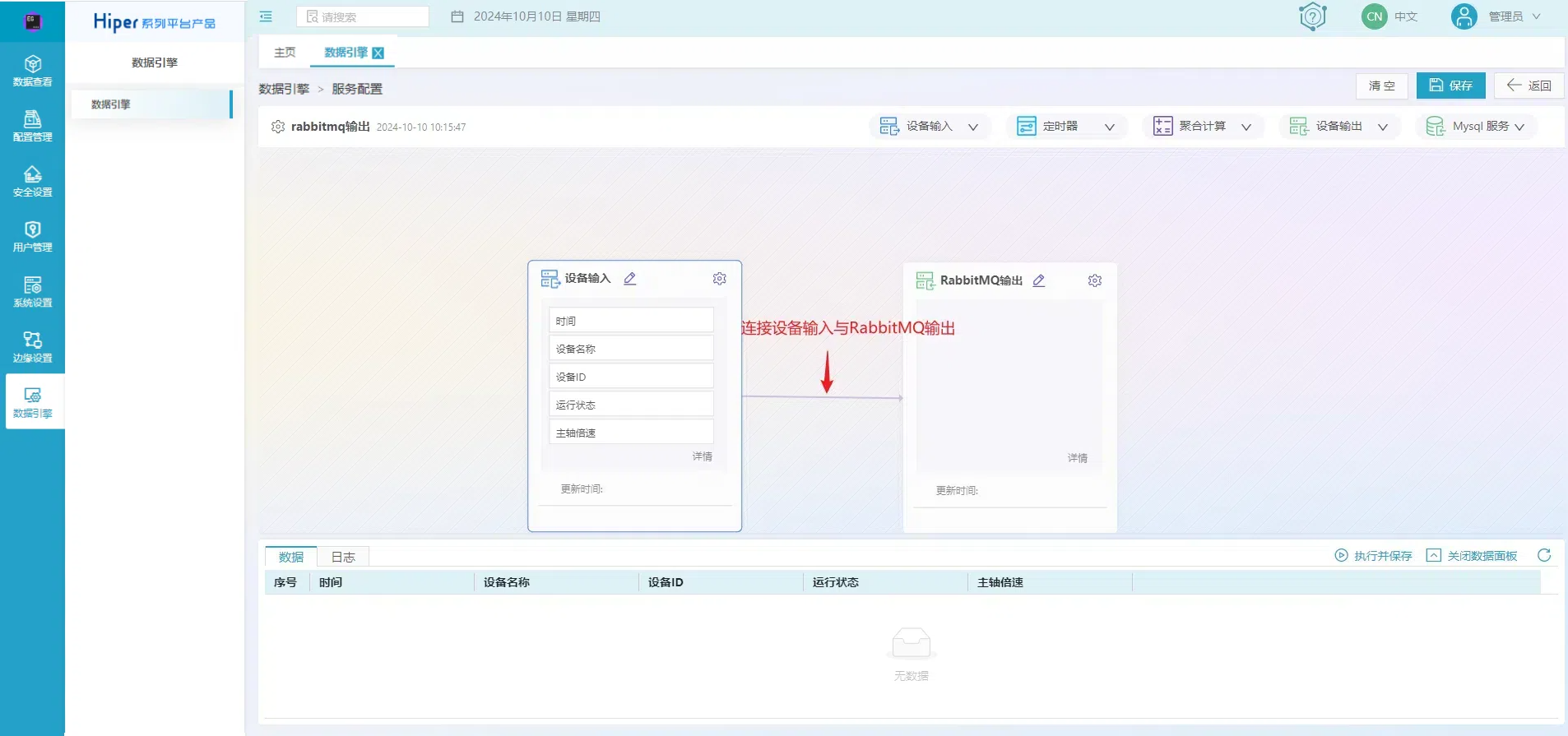

4. 将前置输入节点与RabbitMQ输出节点连接，注意：需要先配置好前置节点，再配置RabbitMQ组件。下图示例中，前置节点为设备输入组件，输入属性为时间、设备名称、设备ID、主轴倍速、运行状态。

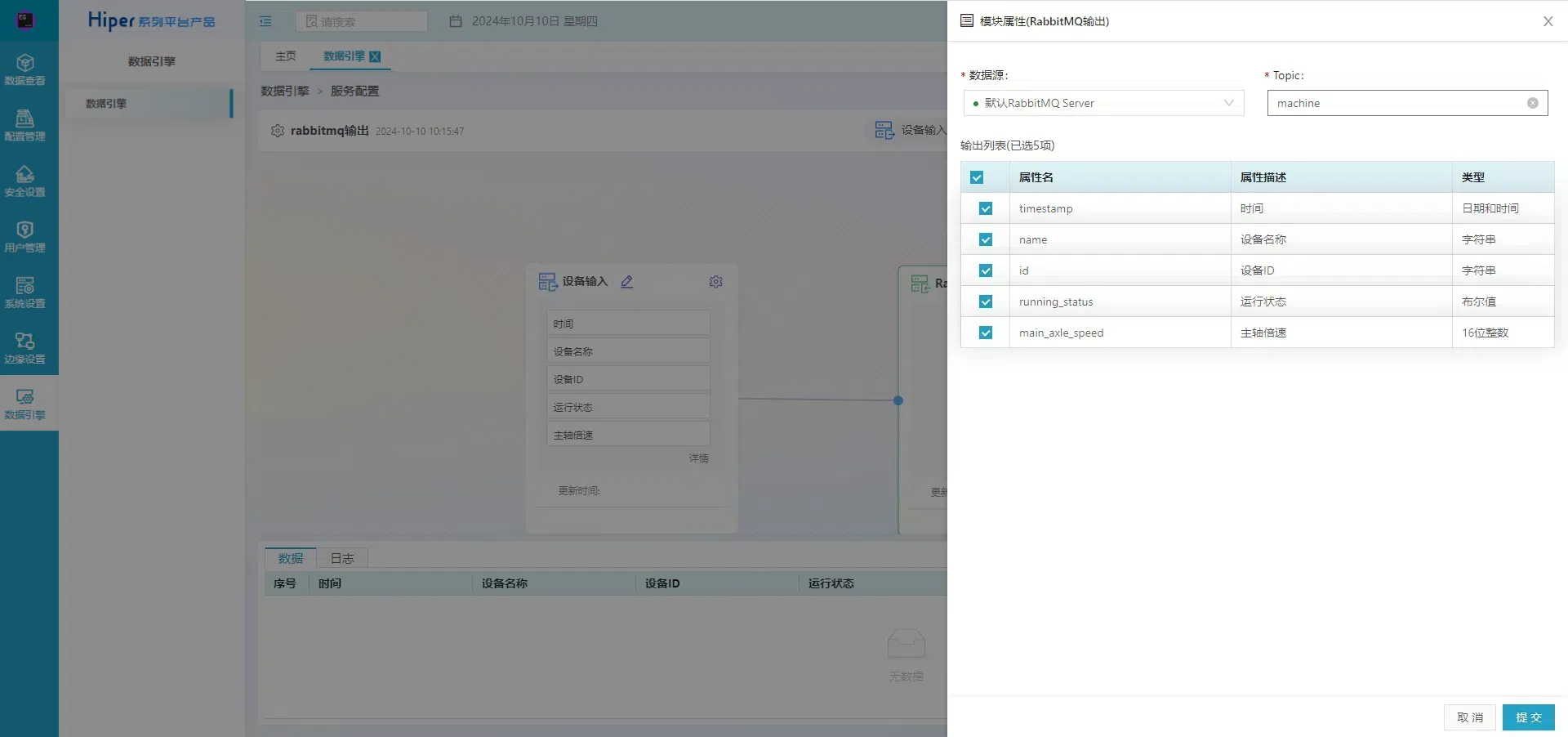

5. 点击RabbitMQ输出组件框右上角的【配置】按钮，进入配置页面。下图实例中，选择数据源，输入topic，数据源需提前在数据源配置模块创建RabbitMQ连接，输出列表直接勾选需通过RabbitMQ订阅输出的属性。

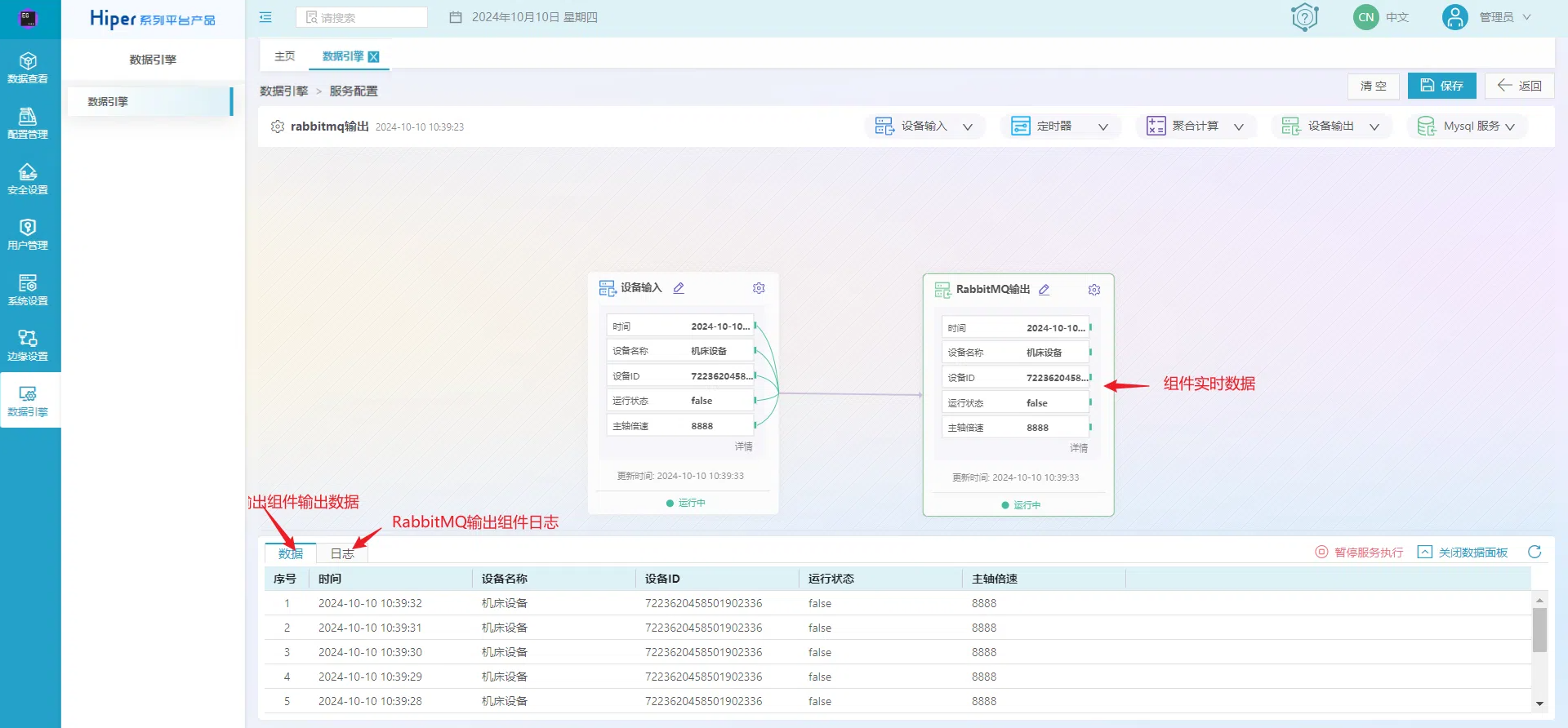

6. RabbitMQ输出配置完成后，点击右上角的【保存】按钮进行保存，也可点击右下角的【执行并保存】启动该服务，选中组件下方面板显示组件的实时数据，如下图。
